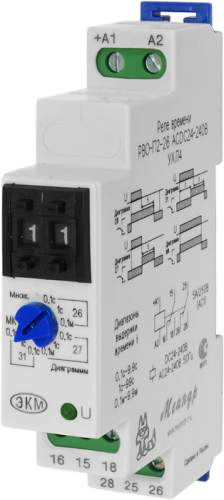

МЕАНДР Реле времени РВО-П2-26 0.1с-9.9м катушка управления AC/DC 24-220В ( 4640016930722)

Реле времени предназначено для формирования задержки на выключение исполнительного реле  после снятия напряжения питания (диаграмма работы 26 и 31) или для включения исполнительного реле после снятия напряжения питания (диаграмма работы 27) на предварительно установленную выдержку времени.

 Диаграммы работы реле представлены на рис.1. Диаграмма работы и диапазон выдержки времени выбирается переключателем «Множитель». Для каждой диаграммы можно выбрать один из трех (0,1с-9,9с, 1с-99с, 0,1м-9,9м) диапазонов выдержки времени. Требуемая временная выдержка t определяется путем умножения числового значения, установленного на  нажимных переключателях “Единицы” и “Десятки”, на множитель выбранного диапазона на переключателе «Множитель». В положении «мк» реле работает в режиме мгновенного контакта. Диаграмма работы 26 - при подаче питания включается индикатор «U» и исполнительное реле, при этом замыкаются контакты 15 - 18 и 25 - 28. При  снятии питания  выключается индикатор «U» и начинается отсчет установленной выдержки времени, после чего  реле выключается (замыкаются контакты 15 - 16 и 25 - 26). Если во время отсчета времени  будет подано питание на реле, то отсчет времени прервется и возобновится вновь после  снятия напряжения питания.Диаграмма работы 27 - при подаче питания включается индикатор «U». При снятии напряжения питания выключается индикатор «U» и включается исполнительное реле на время предварительно установленной выдержки времени t, при этом замыкаются контакты 15 - 18 и 25 - 28. После отсчета выдержки времени исполнительное реле выключается и замыкаются  контакты 15 - 16 и 25 - 26. Если во время отсчета времени будет вновь подано питание на прибор, то реле выключится и отсчет времени будет прерван. При снятии напряжения питания реле включится и начнется новый отсчет установленной выдержки времени t.Диаграмма работы 31 - при подаче питания включается индикатор «U». После отсчета выдержки времени включается исполнительное реле замыкаются контакты 15 - 18 и 25 - 28  При снятии напряжения питания выключается индикатор «U» и исполнительное реле выключается после отсчета выдержки времени t, при этом замыкаются контакты 15 - 16 и 25 - 26. Если во время отсчета времени будет вновь подано питание на прибор, то реле останется в выключенном состоянии и отсчет времени прервется.Диаграмма работы МК - при подаче питания включается индикатор «U». и включается исполнительное реле, замыкаются контакты 15 - 18 и 25 - 28 При снятии напряжения питания выключается индикатор «U» и исполнительное реле выключается замыкаются контакты 15 - 16 и 25 - 26. Напряжение  питания подается на клеммы «А1» и «А2».

Схема подключения реле приведена на рис. 2 и на шильдике, расположенным на корпусе прибора.

Внимание!

- В конструкции изделия применено поляризованное электромагнитное реле с двумя устойчивыми состояниями. Одиночные удары во время транспортировки могут привести к самопроизвольному переключению контактов. Неправильное положение контактов перед первым включением реле не является признаком дефектности реле.При первом включении исходное (выключенное) состояние контактов восстанавливается.- Не устанавливать реле в зоне повышенной вибрации или рядом с приборами, вызывающими вибрацию при срабатывании (например мощные пускатели и др.).
