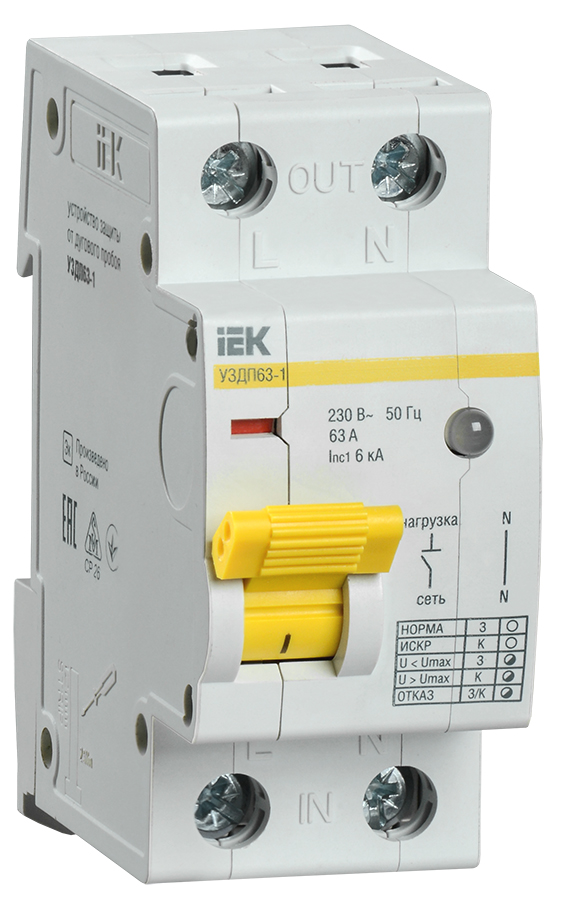

IEK Устройство защиты от дугового пробоя УЗДП63-1 63А IEK (MDP10-63)

Устройство защиты от дугового пробоя УЗДП применяется для автоматизированного предупреждения пожара от искрения в электрических сетях и электроустановках, подключённых к питающей электросети.

УЗДП IEK является третьим этапом защиты от пожара после автоматических выключателей ВА, УЗО и АВДТ IEK. Устройство способно обнаруживать неисправности, связанные с дугой короткого замыкания, и вовремя отключать линии, в которых выявлено искрение. Идеально для использования в офисных, промышленных и общественных сетях с большими нагрузками.

Инновационная разработка, производство Россия.

Компактное исполнение для установки в электрощит.

Защищает от пожароопасного искрения.

Защищает от перенапряжения.

Соответствует ГОСТ IEC 62606-2016.



Технические характеристики

Номин напряжение перемен тока:    230 В

Частота:    50 Гц

Температура эксплуатации:    -25…+40 °C

Тип монтажа:    DIN-рейка (стандарт) 35 мм

Номинальный ток:    63 А

Номин импульсное выдерживаемое напряжение:    4 кВ

Степень защиты - IP:    IP20

Макс сечение входящего кабеля2:    25 мм

Момент затяжки:    2 нм

Минимальное рабочее напряжение:    150 В

Максимальное рабочее напряжение:    280 В

Номин отключающая способность:    0.6 кА

Номин включающая способность:    0.6 кА

Порог откл при превышении напр Uмакс:    275 В

Время откл напр при прев порога напр сети Umax:    200 мс

Время откл напр при прев напр сети более 300В:    30 мс

Мин значение тока дуги для сраб расцепителя:    2.5 А

Предельн знач времени откл изделия при токе дуги:    0,12 с

Уровень огранич напр при токе в импульсе 100А:    1120 В

Макс энергия поглощ при одиноч импульсе 2 мс:    175 Дж

Макс ток поглощ при одиноч импульсе 8 на 20 мкс:    8000 А

Время срабатывания импульсной защиты:    < 25 нс

Потребляемая мощн при номин напр:    0.50 Вт

Макс выдерживаемое напр на входе:    440 В

Макс условный ток короткого замыкания Inc:    6000 А

Сопротивление изоляции:    2 мОм

Номин напр средства контроля:    230 В

Мин рабочее напр средства контроля:    150 В

Макс рабочее напр средства контроля:    280 В

Имитируемый ток дуги по ГОСТ IEC 62606:    2.5 А

Относительная влажность воздуха:    50% при 40С

Воздействие вибрационной нагрузки:    Частота 100Гц при ускорении 1g

Эксплуатационные параметры

Срок службы, Лет:    не менее 15

Гарантийный срок, Лет:    3
